O que é a classe de resistência de um tubo de concreto?
A classe de resistência é a quantidade de carga, em kN por metro de tubo, que o tubo aguenta sem fissurar nem romper. Define se o tubo serve para uma calçada residencial ou para o leito de uma rodovia federal — e é o segundo parâmetro mais importante de um pedido, logo depois do diâmetro.
Toda rede de drenagem trabalha sob carga: o peso da terra acima do tubo (carga permanente) e o peso do que passa em cima — carros, ônibus, caminhões, trens (cargas móveis ou acidentais). Um tubo dimensionado para tráfego residencial não aguenta um caminhão de obra; um tubo dimensionado para rodovia em uma calçada de loteamento é dinheiro jogado fora.
A classe é o resumo numérico dessa resistência: quanto maior o número, maior a carga que o tubo suporta antes de fissurar. A norma técnica que define as classes do tubo de concreto no Brasil é a NBR 8890.
Como a NBR 8890 classifica os tubos?
A NBR 8890 nomeia cada classe com uma sigla de duas letras seguida de um número. A primeira letra indica o uso, a segunda indica o tipo construtivo, e o número indica a resistência crescente.
A primeira letra é P para água pluvial (drenagem) ou E para esgoto sanitário. A segunda letra é S para tubo simples (sem armadura de aço) ou A para tubo armado (com barras, telas ou fibras de aço). O número que segue indica o nível de resistência: 1 é o mais leve, 4 é o mais pesado. Importante: o número não significa quantidade de armaduras — é só o rank de resistência.
A norma define seis classes para pluvial — PS1 e PS2 simples, mais PA1, PA2, PA3 e PA4 armadas — e quatro classes para esgoto — ES simples e EA2, EA3, EA4 armadas. Assim, um tubo PA2 é um tubo pluvial, armado, na segunda classe de resistência das armadas.
Tubo simples ou tubo armado: quando usar cada um?
Tubo simples é tubo feito só de concreto, sem armadura de aço. Atende diâmetros de DN 200 a DN 600, em obras de carga leve — drenagem residencial, lotes, áreas verdes, calçadas. Tubo armado tem reforço de aço (barras, telas soldadas ou fibras) e cobre DN 300 a DN 2000, com cargas que vão de tráfego urbano até zona industrial pesada.
Acima de DN 600, a NBR 8890 obriga o uso de tubo armado, independente da carga acima da rede — é um requisito de segurança do produto, não uma escolha de projeto. Abaixo disso, a opção entre simples e armado depende exclusivamente do que vai passar sobre a tubulação.
Na prática, PS1 e PS2 cobrem drenagem em lote, área verde e ruas sem trânsito. PA1 a PA4 cobrem ruas e avenidas urbanas, rodovias estaduais, rodovias federais e zonas industriais. Em diâmetros DN 200 a DN 400 sem tráfego de veículo pesado, o tubo simples PS1 ou PS2 atende; do DN 500 em diante, ou em qualquer diâmetro com tráfego significativo acima, vai armado.
Qual a diferença entre PA1, PA2, PA3 e PA4?
Todas as quatro são tubos armados para água pluvial; mudam apenas na quantidade de carga que suportam, em ordem crescente. Cada classe tem um tipo de tráfego característico acima da rede.
PA1 cobre cargas leves: drenagem em loteamentos residenciais, áreas verdes, calçadas e ruas sem fluxo de veículo pesado. PA2 é o padrão urbano: avenidas e ruas residenciais com tráfego de carros, ônibus regular e caminhão de coleta. PA3 cobre tráfego pesado: rodovias estaduais, vias arteriais e ruas com fluxo intenso de caminhão. PA4 é a classe industrial: rodovias federais, zonas portuárias, pátios de fábrica e pistas de aeroporto.
A regra prática: na dúvida, suba uma classe. A diferença de preço entre PA1 e PA2 é pequena perto do custo de substituir uma rede subdimensionada que rompeu sob carga.
Qual a tabela de diâmetro, classe e carga?
A NBR 8890 define a carga mínima de fissura, em kN por metro, para cada combinação de diâmetro nominal e classe. Quanto maior o DN ou a classe, maior a carga que o tubo aguenta sem trincar.
Para um tubo DN 300, a carga mínima de fissura por classe armada é:
| Classe | Carga mínima de fissura (DN 300) | Uso típico |
|---|---|---|
| PA1 | 12 kN/m | Tráfego leve residencial |
| PA2 | 18 kN/m | Avenida urbana |
| PA3 | 27 kN/m | Rodovia e tráfego pesado |
| PA4 | 36 kN/m | Zona industrial e rodovia federal |
Os valores crescem proporcionalmente com o diâmetro: um tubo DN 600 da mesma classe aguenta cerca do dobro da carga por metro de um DN 300; um DN 1000, mais que o triplo. As Tabelas A.4 e A.5 da NBR 8890 trazem a relação completa. A Central fornece a ficha técnica do tubo com os valores exatos no orçamento, conforme o diâmetro escolhido.
Você procurou por CA-1, CA-2 ou CA-3?
Essas siglas existem em projetos antigos, mas foram substituídas há mais de 20 anos. CA-1, CA-2, CA-3 e CA-4 eram a nomenclatura usada antes de 2003, quando a NBR 8890 entrou em vigor e renomeou os tubos armados pluviais para PA1, PA2, PA3 e PA4. Quem cita CA hoje normalmente está consultando memorial descritivo, planilha ou projeto da época pré-norma.
A equivalência aproximada é direta: CA-1 corresponde a PA1, CA-2 a PA2, CA-3 a PA3 e CA-4 a PA4. Os critérios técnicos de carga mudaram um pouco entre as duas normas, então a equivalência não é matemática perfeita — mas serve de orientação para entender qual classe atual o projeto original pedia.
Pode pedir CA-1 ou CA-2 hoje em um orçamento, sim. O fabricante atende pela classe equivalente atual da NBR 8890. Mas para evitar dúvida na nota e no recebimento da obra, especificar pela nomenclatura nova é o caminho limpo. Atualizar o memorial descritivo de uma obra antiga é trabalho de uma hora e elimina ruído por décadas.
Como escolher a classe certa para a sua obra?
A classe certa depende de três variáveis: o tipo de tráfego que vai passar acima do tubo, a profundidade de cobertura (quanto peso de terra fica em cima) e o tipo de solo da vala. As três entram no cálculo de carga vertical resultante, que é comparado com a carga mínima de fissura da classe.
Para guiar a decisão sem o cálculo formal: drenagem em lote residencial, calçada ou área verde pede PS1 ou PS2 (tubos simples). Drenagem em rua residencial com tráfego de carro e ônibus pede PA1 ou PA2. Drenagem em avenida com tráfego médio diário pede PA2 ou PA3. Drenagem em rodovia, rodovia federal ou zona industrial pesada pede PA3 ou PA4.
A classe não é a única decisão técnica do tubo. Junto com ela vem o tipo de encaixe — ponta e bolsa ou macho e fêmea — que define a estanqueidade da junta, e o tipo de junta (rígida ou elástica). A classe trata da carga; o encaixe trata da vedação.
Classes de carga disponíveis na Central do Concreto

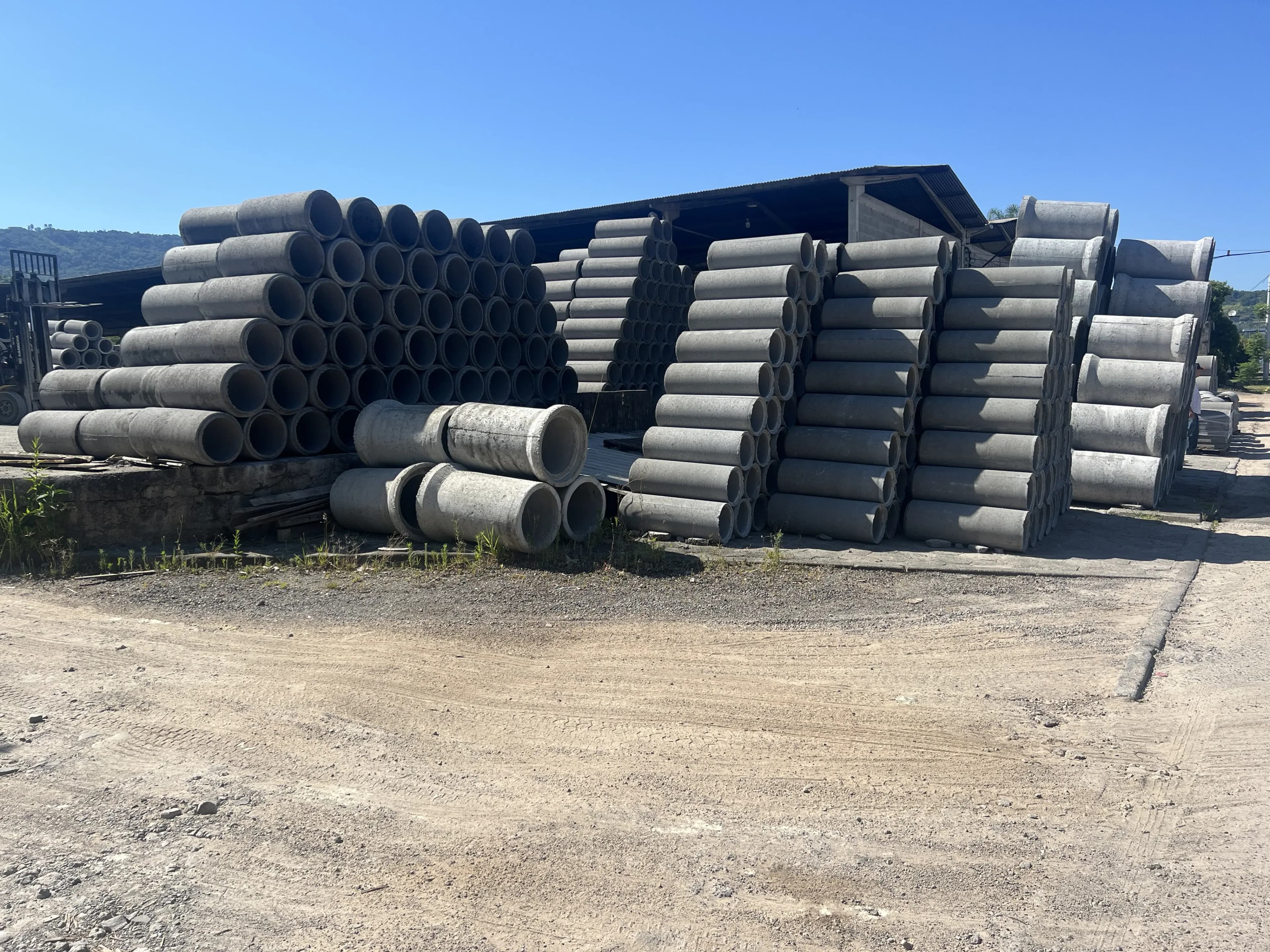

A Central do Concreto trabalha as classes PA1 e PA2 em estoque, em toda a linha de drenagem — do DN 20 ao DN 150 cm. Classes superiores (PA3 e PA4) e tubos para esgoto sanitário (EA2, EA3, EA4) são fornecidos sob consulta, conforme o volume e o prazo da obra.

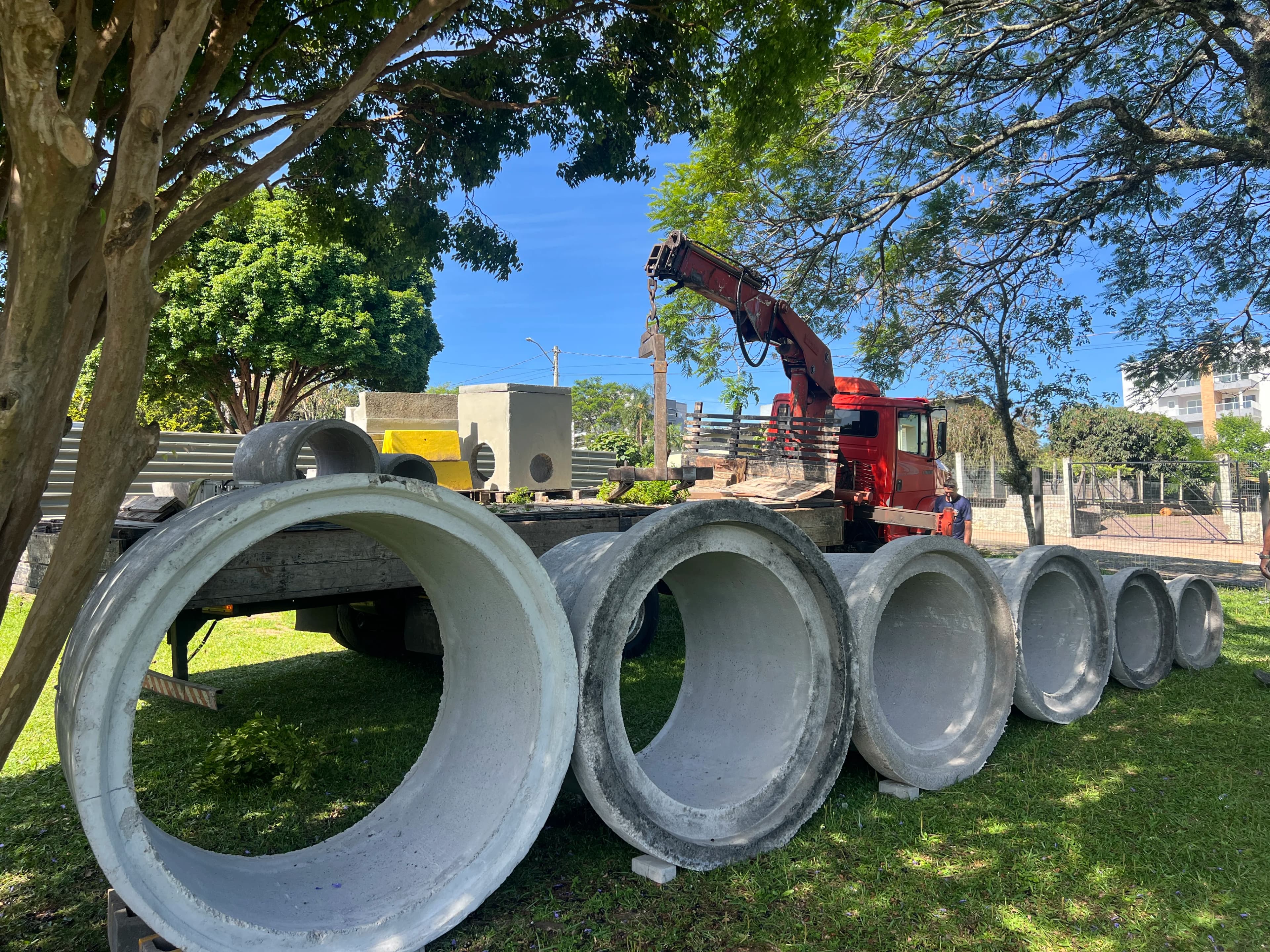

Além do fornecimento, a Central instala: nivelamento da vala, alinhamento dos tubos, vedação da junta e conferência da declividade. O atendimento cobre Ivoti e região, num raio de cerca de 50 km, com entrega programada conforme o cronograma da obra.
Para projetos com classe definida em memorial — PA2 DN 600 PB JR, por exemplo —, o orçamento sai direto pelo WhatsApp (51) 99669-1757. Para obras sem memorial, a equipe técnica da Central ajuda a especificar a classe com base no tipo de via e na profundidade da rede.
