Diâmetros do tubo de concreto

Tubos de concreto são fabricados em diâmetros nominais que vão de DN 200 (Ø20 cm) a DN 2000 (Ø200 cm), conforme a NBR 8890. A Central trabalha do Ø20 ao Ø150 cm em pronta entrega.

A norma brasileira ABNT NBR 8890 define a faixa padrão de diâmetros nominais para tubos de concreto: DN 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1500, 1750 e 2000 mm. Cada fabricante atua dentro de uma janela própria — não há fábrica que cubra a faixa inteira. A Central do Concreto entrega do Ø20 ao Ø150 cm, faixa que cobre desde drenagem residencial e calçada até galeria pluvial de médio e grande porte.

Tubos abaixo de DN 600 podem ser fabricados sem armação — concreto simples, com nomenclatura PS1 ou PS2 conforme a resistência. A partir de DN 600 a NBR 8890 obriga reforço estrutural: o tubo fica armado, com barras de aço, telas, fibras ou combinação. Esse é um dos critérios que separa o tubo simples do armado.

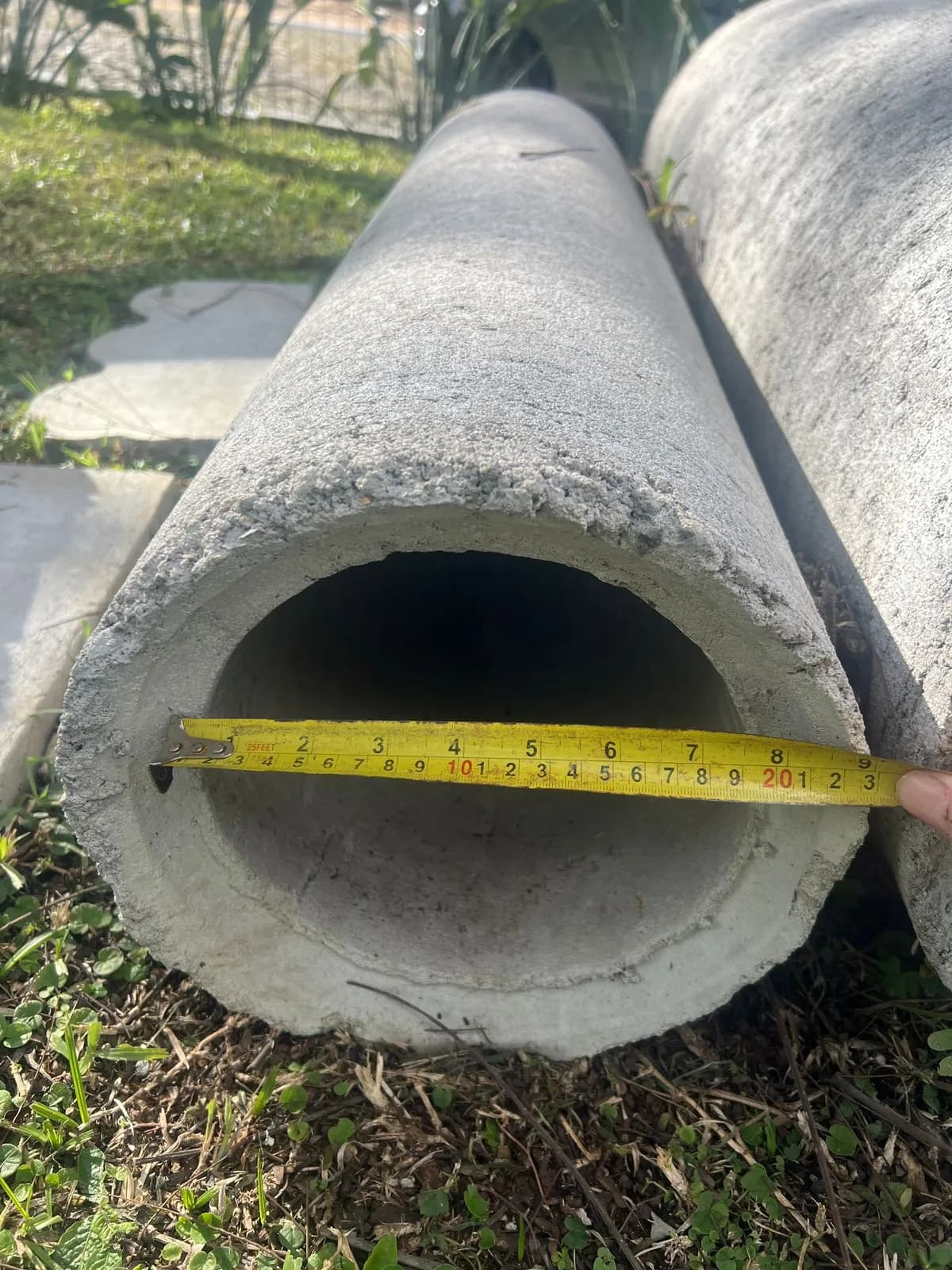

DN (Diâmetro Nominal) é o diâmetro interno do tubo, onde a água passa, sempre especificado em milímetros. No balcão, o mesmo tubo é chamado em centímetros: DN 400 é o “tubo de 40”.

A norma técnica fala em milímetros. O cliente do balcão pede em centímetros. As duas linguagens se referem ao mesmo número — só a unidade muda. Quando você pede “manilha de 40”, o fornecedor entende DN 400 mm. Quando o engenheiro especifica DN 600, o pedreiro entende “tubo de 60”.

Outra confusão comum: o diâmetro nominal é interno. O diâmetro externo é maior — inclui a espessura da parede de concreto, que varia de 30 a 100 mm conforme o diâmetro e a classe. Quem mede pela boca da bolsa do tubo encontra um número maior que o DN.

A NBR 8890 cruza diâmetro nominal e classe de resistência para definir a carga mínima isenta de fissura de cada tubo armado, em kN/m. A carga de ruptura é 1,5 vez esse valor.

Esta é a tabela completa de tubos armados para água pluvial — PA1 a PA4 — definida pela ABNT NBR 8890. Quanto maior o número da classe, maior a carga que o tubo aguenta antes de fissurar.

O diâmetro depende do volume de água que passa pelo tubo e do tipo de obra. Como regra prática, Ø20 a Ø30 cm cobrem drenagem residencial; Ø40 a Ø50 cm atendem bueiro urbano; Ø60 a Ø80 cm servem galeria de bairro; Ø100 a Ø150 cm são para galeria principal e travessia.

A escolha do diâmetro segue dois critérios: a vazão de projeto (quanta água por segundo passa pelo tubo) e o tipo de obra (qual a aplicação final). Em projetos com engenheiro responsável, a vazão é calculada pelo método racional ou hidrodinâmico e o diâmetro decorre desse cálculo. Em obras menores, a regra prática orienta.

Os tubos de concreto da Central têm comprimento útil padrão de 1,00 m em todos os diâmetros, do Ø20 ao Ø150 cm. A NBR 8890 admite variação de até 20 mm para menos e 50 mm para mais sobre a dimensão declarada.

Saber o comprimento útil é essencial para calcular quantos tubos uma obra precisa. Sem esse dado, é impossível fazer orçamento de quantidade de peças sem ligar para perguntar.

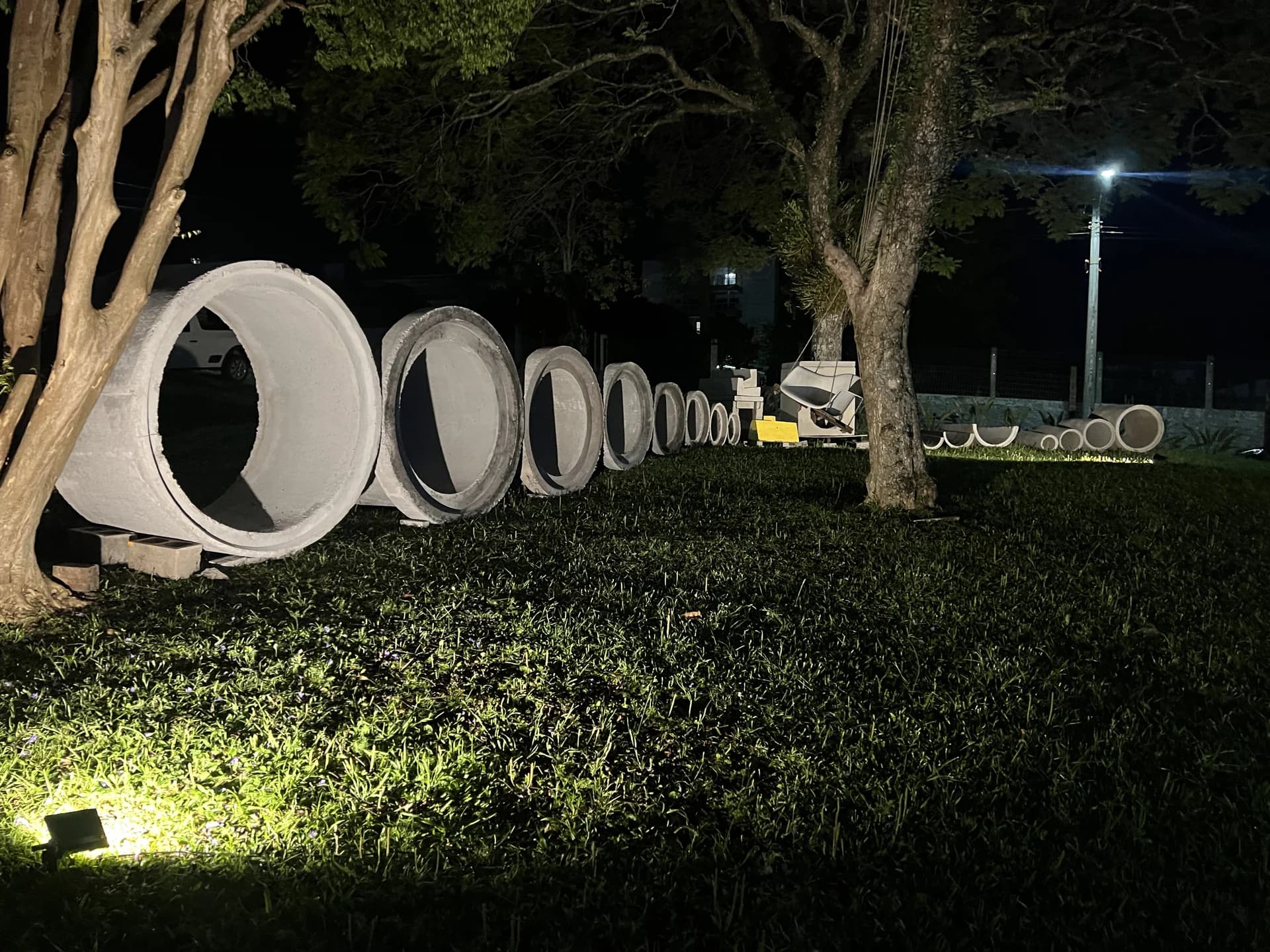

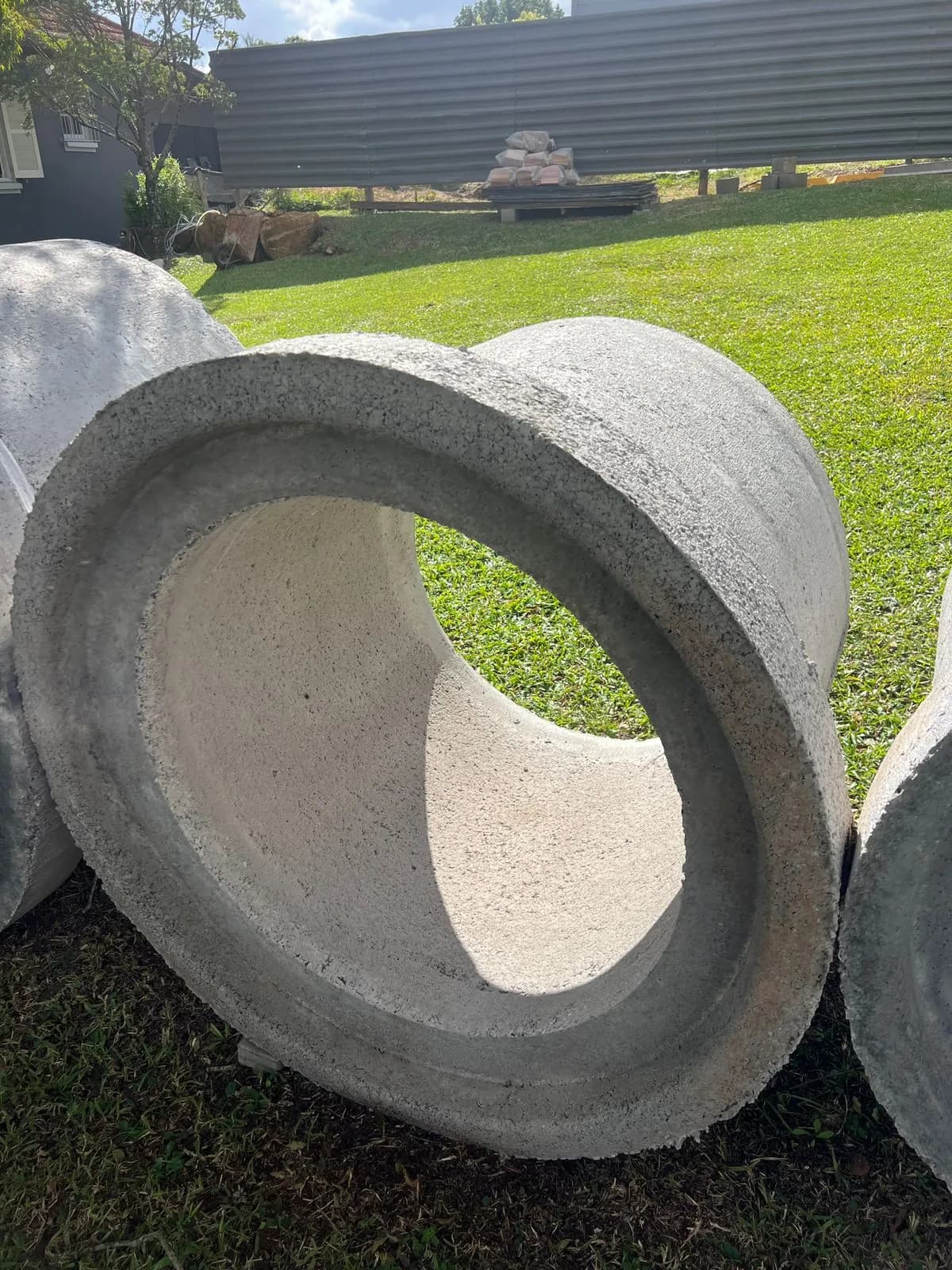

A Central entrega do Ø20 ao Ø150 cm em pronta entrega — todos os diâmetros padronizados pela NBR 8890 dentro dessa faixa, em concreto simples ou armado, com encaixe ponta-bolsa ou macho-fêmea.

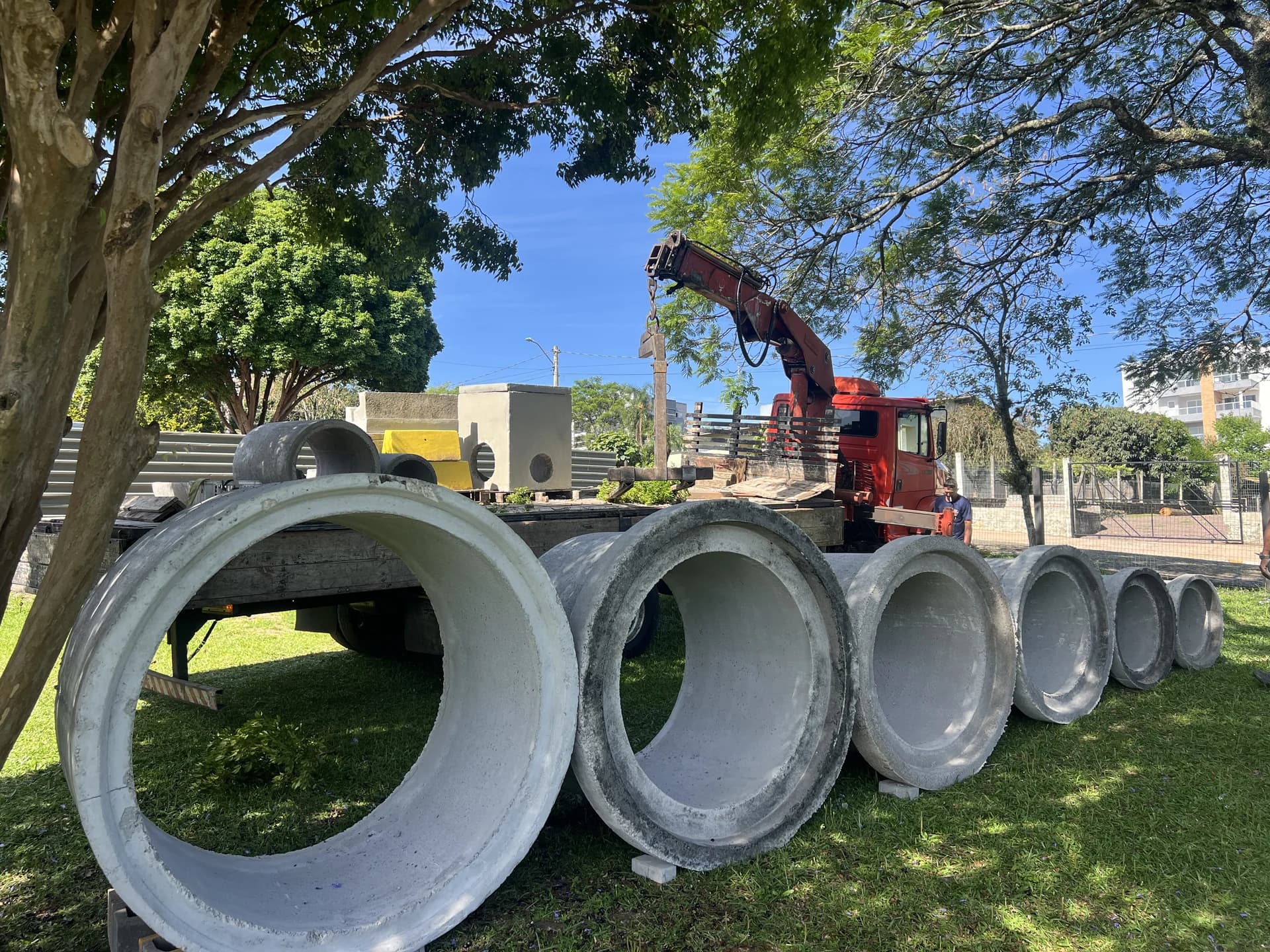

Os tubos da Central atendem desde drenagem residencial até obras de drenagem urbana de médio e grande porte em Ivoti e região, num raio de cerca de 50 km — Novo Hamburgo, Estância Velha, Dois Irmãos, Lindolfo Collor, Presidente Lucena, Bom Princípio, São José do Hortêncio, Campo Bom, Sapiranga, Morro Reuter, Picada Café, Santa Maria do Herval, Nova Petrópolis, Gramado e Canela. A entrega é feita com caminhão próprio da Central.

A Central também instala — pode-se pedir orçamento de fornecimento ou de fornecimento mais instalação. Para decidir entre concreto simples e armado, veja as classes de carga PA1 a PA4.
