Manilha de concreto — tubo PA-1 a PA-4 para drenagem

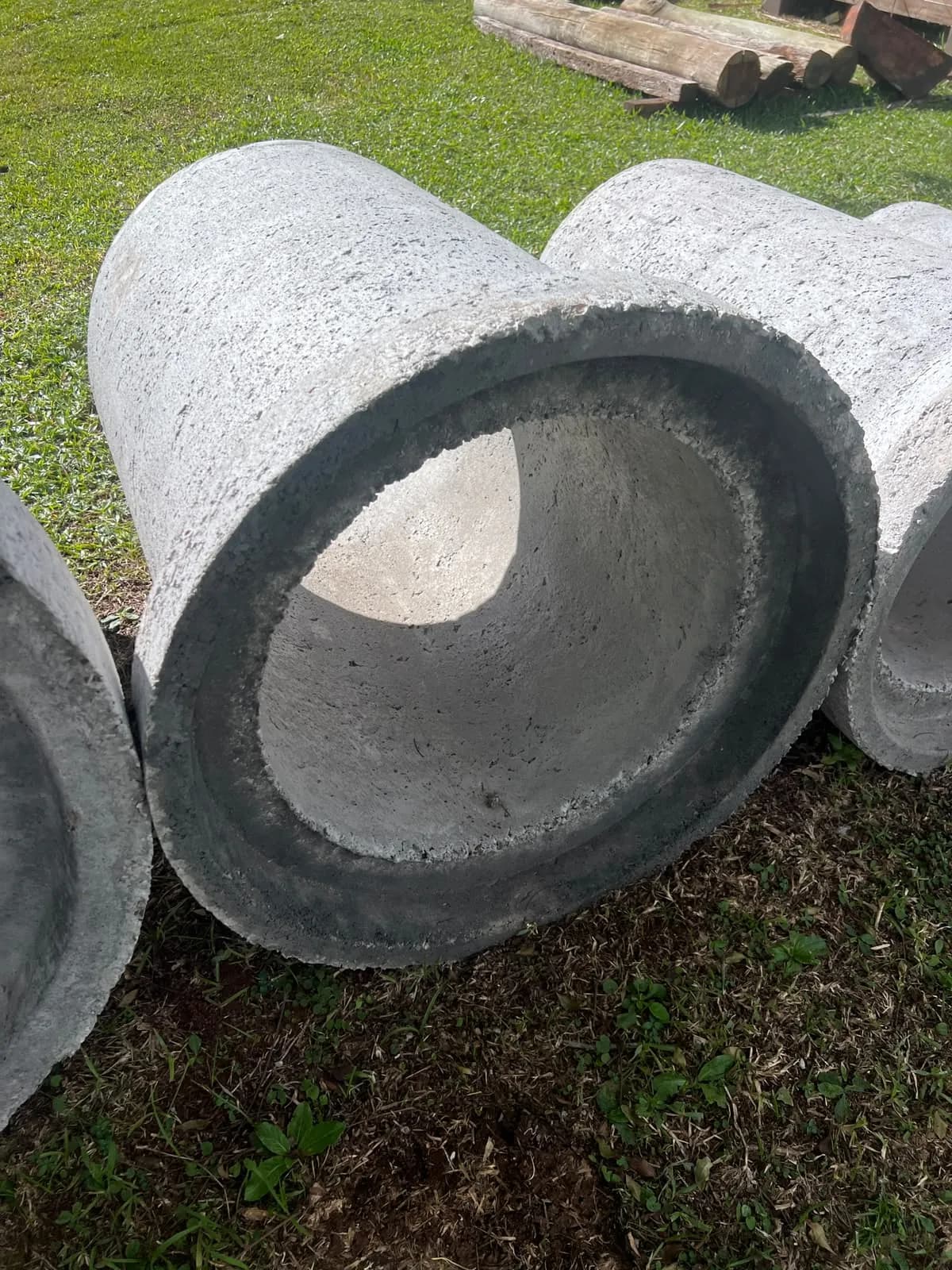

O tubo de concreto é uma peça cilíndrica pré-moldada, feita de concreto, usada para canalizar água em obras de drenagem. Na construção, ele também é chamado de manilha de concreto — os dois nomes se referem à mesma peça.

A função do tubo é criar um caminho fechado e resistente para a água escoar por baixo do solo. Em vez de a água da chuva correr solta e causar erosão, alagamento ou estrago no pavimento, ela entra na rede de tubos e é conduzida com segurança até o ponto de descarga.

O concreto é o material padrão para isso porque resiste ao peso de terra e de veículos por cima, não se deforma com o tempo e suporta o contato constante com a água. Por esse motivo, o tubo de concreto é a base da drenagem pluvial em ruas, loteamentos, estradas e obras de pavimentação.

Manilha de concreto é o nome popular do tubo de concreto · a mesma peça pré-moldada circular usada em drenagem pluvial, galeria, muro de arrimo e canalização. O termo veio do uso em obra e ficou marcado na fala de pedreiro, mestre de obra e projetista de loteamento na região sul. No catálogo técnico, a peça segue chamada de tubo de concreto e atende a NBR 8890.

A Central do Concreto fabrica manilha em concreto simples (PS), com encaixe ponta e bolsa (PB) ou macho e fêmea (MF), e em concreto armado (PA), só com ponta e bolsa, Ø 20 cm a Ø 150 cm, entrega com caminhão próprio em Ivoti e cidades vizinhas. A versão furada chama tubo dreno ou manilha perfurada · capta a água do solo em vez de transportar. Manda foto da obra no WhatsApp (51) 99669-1757 · orçamento na hora ou em até 1 dia útil.

O tubo de concreto tem dois tipos de encaixe: ponta e bolsa (PB) e macho e fêmea (C2). O encaixe é o sistema que une uma peça à seguinte ao longo da linha de drenagem. O tubo PS tem os dois; o tubo PA tem só ponta e bolsa.

No ponta e bolsa, uma extremidade do tubo é alargada — a bolsa — e recebe a ponta do tubo seguinte. No macho e fêmea, as bordas têm um ressalto que se acopla, resultando em junta mais alinhada entre as peças.

Para drenagem pluvial comum, o ponta e bolsa resolve. Quando a obra exige maior precisão de alinhamento ou vedação, o macho e fêmea (tubo PS) é o indicado.

As classes de carga indicam quanto peso o tubo de concreto aguenta por cima sem trincar. As mais comuns são a PA1 e a PA2, e a diferença entre elas define onde o tubo pode ser instalado.

A classe PA1 é indicada para locais com pouca ou nenhuma passagem de veículos, como áreas verdes, fundos de terreno e drenagem leve. A classe PA2, com parede mais reforçada, suporta a carga de ruas e acessos com trânsito de carros e caminhões.

Instalar um tubo de classe insuficiente sob uma via é um erro caro: a peça pode romper com o tempo e obrigar a refazer a obra. Já usar um tubo mais reforçado do que o necessário eleva o custo sem ganho real.

A página Classes de carga do tubo de concreto explica cada classe e como escolher pela situação da obra.

O tubo dreno é um tubo de concreto perfurado, feito para captar a água que está dentro do solo, e não apenas a que corre pela superfície. As perfurações na parede deixam a água do terreno entrar no tubo.

Ele é usado quando o problema é o lençol freático alto ou o acúmulo de água no subsolo, situações que causam umidade em fundações, encharcamento de terrenos e instabilidade em encostas e estradas. O tubo dreno recolhe essa água e a conduz para fora da área.

É uma peça diferente do tubo de concreto comum: o tubo fechado transporta a água, enquanto o tubo dreno capta a água do solo. Em muitas obras, os dois trabalham juntos na mesma rede de drenagem.

A página Tubo dreno explica como funciona a drenagem de solo e quando ele é necessário.

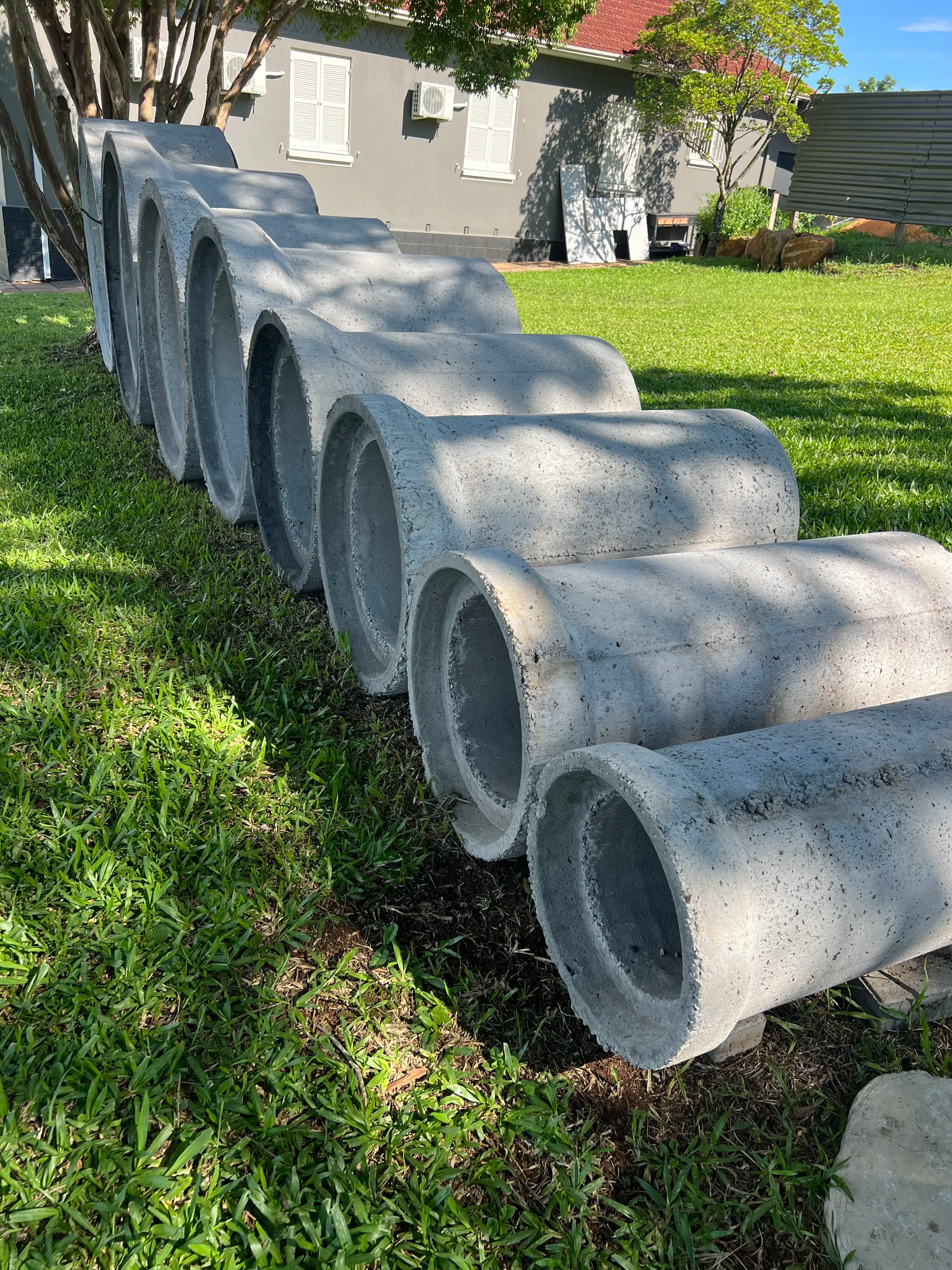

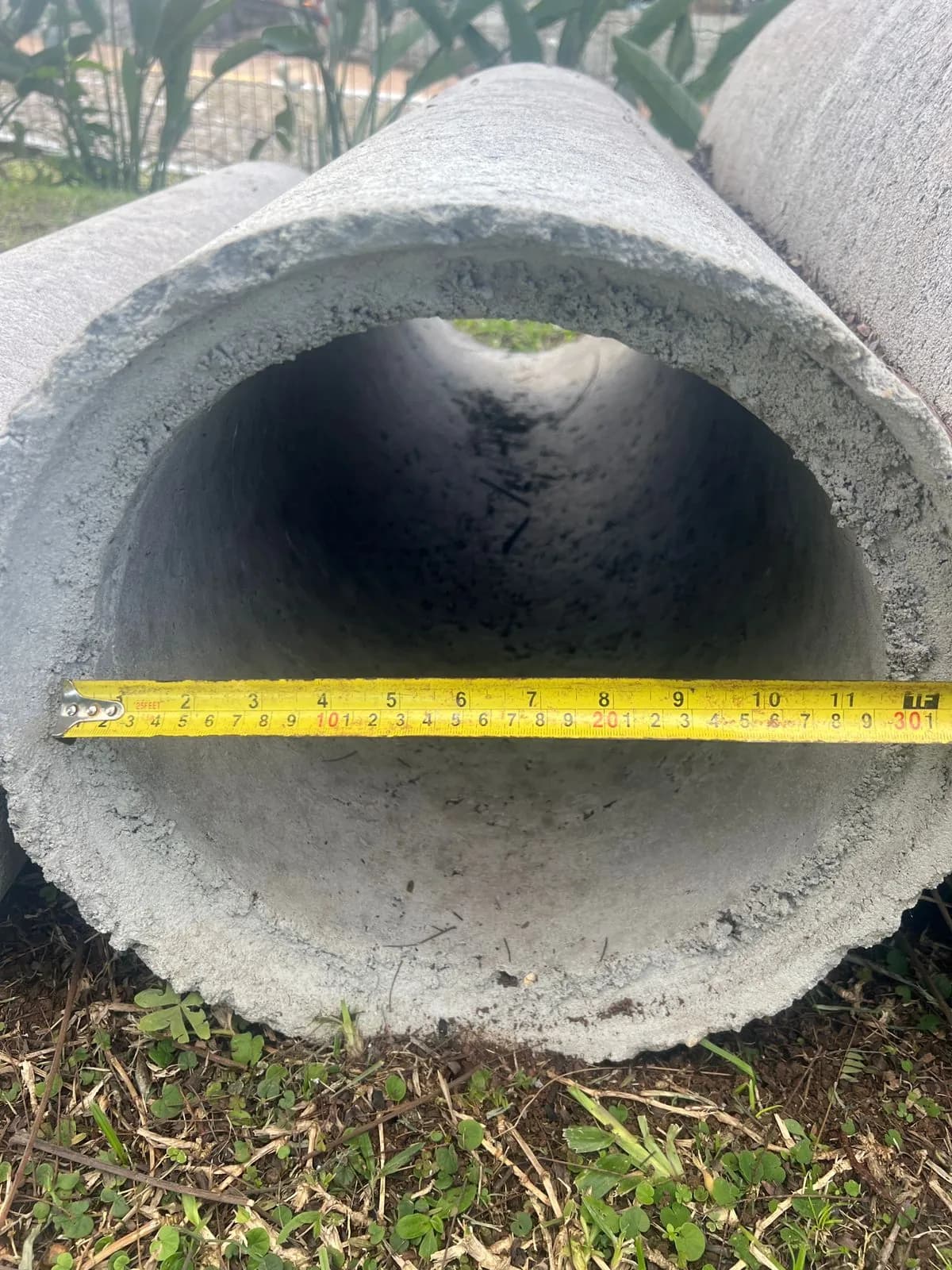

Os tubos de concreto estão disponíveis do Ø20 ao Ø150 cm, sempre medidos pelo diâmetro interno da peça. O diâmetro certo depende do volume de água que a linha precisa escoar.

Diâmetros menores, como o Ø20 e o Ø30, atendem drenagem de pouca vazão, em ligações simples e áreas pequenas. Diâmetros médios, na faixa do Ø40 ao Ø60, são os mais usados na drenagem pluvial de ruas e loteamentos. Os diâmetros maiores, do Ø80 ao Ø150, ficam para galerias e redes que recolhem grande volume de água.

Dimensionar abaixo do necessário faz a rede transbordar nas chuvas fortes; acima do necessário, encarece a obra sem motivo.

A página Diâmetros e medidas do tubo de concreto traz a tabela completa e mostra como calcular o diâmetro pela vazão.

O tubo de concreto é usado em qualquer obra que precise retirar água do caminho de forma controlada. As aplicações mais comuns são a drenagem pluvial de ruas, os bueiros sob estradas e acessos, e as galerias de águas pluviais.

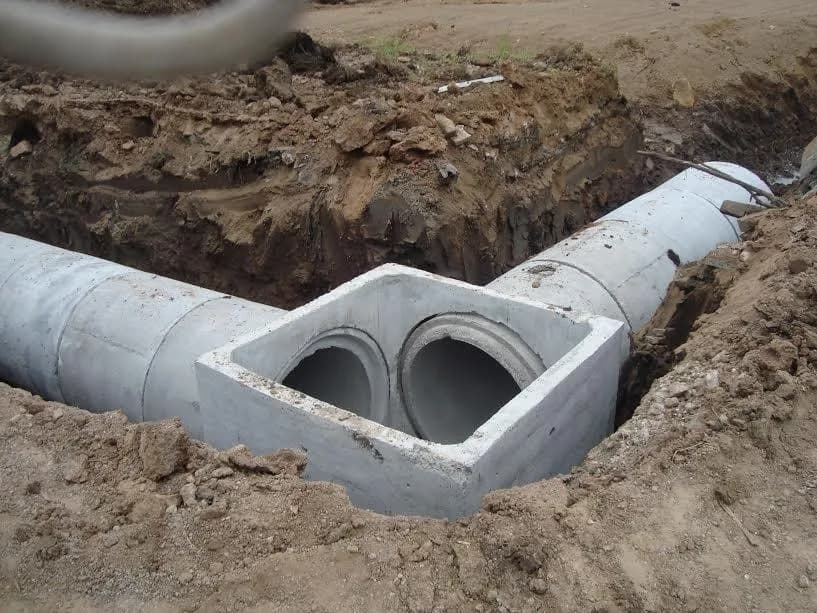

Na drenagem pluvial, os tubos formam a rede que recolhe a água das bocas de lobo e a conduz até o destino. No bueiro, o tubo atravessa por baixo de uma estrada ou entrada, deixando a água passar de um lado ao outro sem cortar a via. Nas galerias, tubos de diâmetro maior conduzem o volume de água de bairros inteiros.

Loteamentos, condomínios, estradas rurais e obras de pavimentação usam o tubo de concreto na mesma lógica.

A página Aplicações do tubo de concreto detalha cada uso.

Escolher o tubo de concreto certo é cruzar três decisões: o diâmetro, a classe de carga e o encaixe. As três juntas definem a peça correta para a obra.

Comece pelo diâmetro, calculado pela vazão de água que a linha vai receber. Em seguida, defina a classe de carga pelo que vai passar por cima: PA1 para áreas sem trânsito, PA2 para ruas e acessos. Por fim, escolha o encaixe conforme o tipo de obra e a vedação necessária.

Na dúvida, vale conversar com quem trabalha com tubo de concreto todos os dias. A Central do Concreto fornece e entrega drenagem, e a equipe ajuda a dimensionar a linha a partir dos dados da obra: a área a drenar, o tipo de via e o volume de água esperado. Isso evita o subdimensionamento, que causa alagamento, e também o gasto a mais com peça maior do que o necessário.

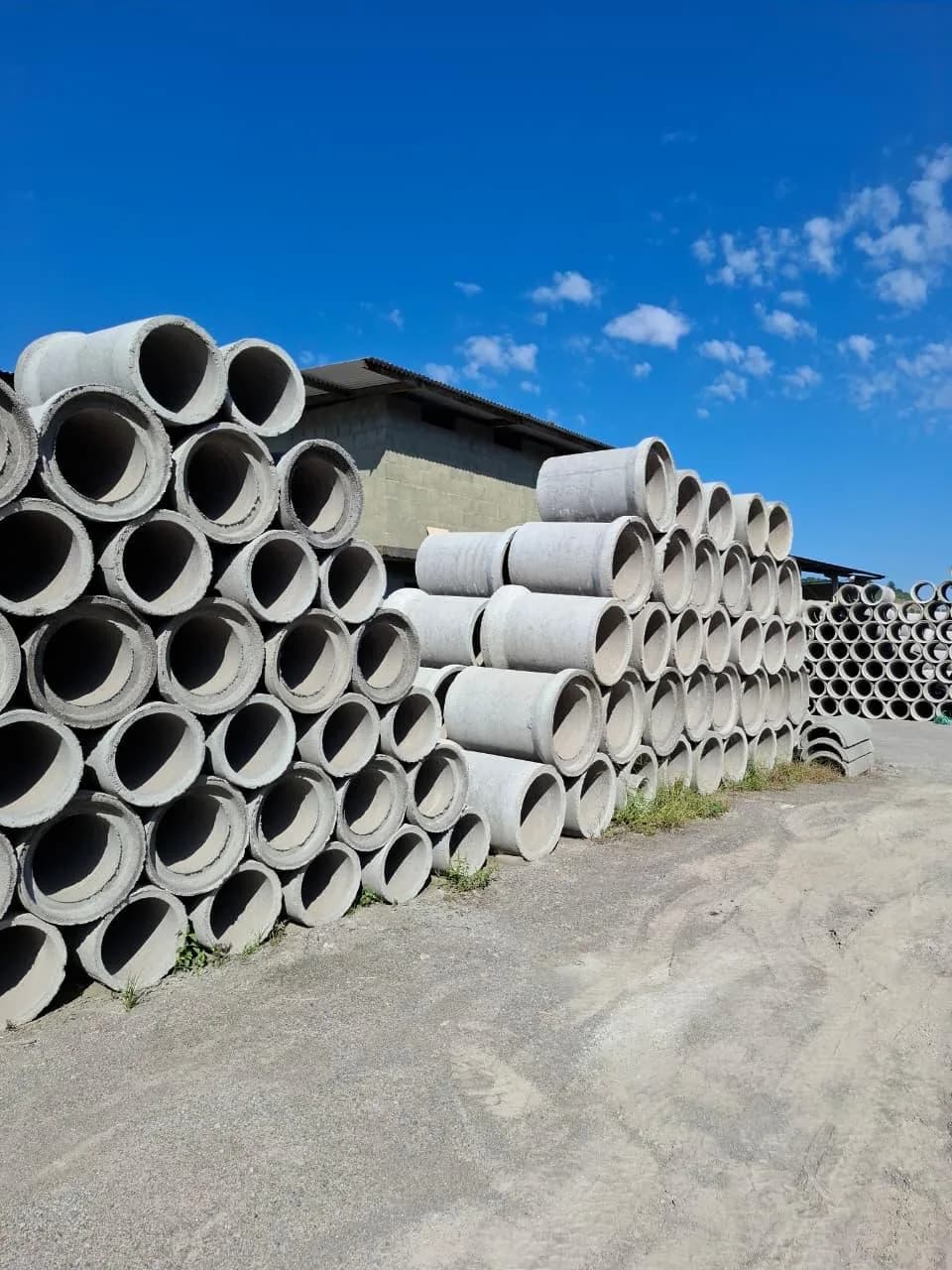

A Central do Concreto fornece e entrega tubo de concreto em 22 cidades. O catálogo do Ø20 ao Ø150 fica em pronta entrega no pátio.

A entrega usa caminhão próprio, com a peça saindo direto do pátio para a obra, sem intermediário de frete. Para drenagem pluvial, bueiro, galeria ou tubo dreno, o ponto de partida é entender a obra.

Tubo de concreto em Gramado — entrega para construtora, com calha de drenagem e caixa de passagem na mesma rede.

Fale com a equipe da Central do Concreto pelo WhatsApp (51) 99669-1757. Descreva a obra — o que precisa drenar, o tipo de via e a região — e a equipe orienta sobre encaixe, classe e diâmetro, e prepara o orçamento.
