O que é o tubo dreno de concreto?
O tubo dreno de concreto é um tubo perfurado, com furos circulares ao longo da parede, projetado para captar a água que se infiltra no solo e conduzi-la para um ponto de escoamento. Ele se diferencia do tubo de concreto comum, que é fechado e transporta água já coletada por outras estruturas. Também é chamado de manilha furada, manilha perfurada ou manilha dreno.
A perfuração permite que a água do lençol freático ou da chuva infiltrada entre na tubulação e seja drenada de forma controlada. O concreto traz duas qualidades que importam em obra pesada: a rigidez estrutural — o próprio tubo resiste ao peso do solo acima — e a durabilidade — vida útil de várias décadas, sem deformação por compressão lateral. É produzido nas mesmas formas e dimensões do tubo de concreto comum, em diâmetros que vão de Ø20 a Ø60 cm na linha padrão da Central do Concreto.
Para que serve um tubo dreno?
O tubo dreno serve para retirar a água acumulada no solo, evitando que essa água gere pressão hidrostática contra estruturas e instabilidade no terreno. É a peça central de qualquer sistema de drenagem subterrânea.
Em um muro de arrimo, por exemplo, a água que se infiltra no aterro atrás do muro fica empossada e empurra a estrutura para frente. Sem drenagem, o muro precisa ser dimensionado para resistir a essa carga adicional — ou, mais comumente, ele tomba. O tubo dreno instalado na base do muro intercepta essa água antes que ela exerça pressão, conduzindo-a para fora da estrutura. O mesmo princípio se aplica em taludes, fundações, pátios industriais e drenagem agrícola: a água que estaria saturando o solo passa a sair pelo tubo.
Onde se usa o tubo dreno de concreto?
O tubo dreno de concreto é usado em obras de drenagem subterrânea de médio e grande porte, onde o diâmetro maior e a resistência estrutural do concreto fazem mais sentido que o tubo de PEAD. Quatro aplicações concentram quase todo o uso da linha da Central.
Muro de arrimo de médio e grande porte. Dreno corrido na base, ao longo de toda a extensão do muro, captando a água do aterro. Diâmetros típicos: Ø30 a Ø50 cm conforme a classe de carga adequada à altura do muro.
Drenagem profunda de talude. Tubo instalado no maciço, atravessando camadas de solo até atingir o lençol freático. Em obras maiores essa configuração é chamada de dreno horizontal profundo, ou DHP. Diâmetros típicos: Ø40 a Ø60 cm.
Galeria pluvial perfurada. Tubo dreno como segmento de uma galeria de águas pluviais que também precisa absorver água do solo ao redor — comum em loteamentos com lençol freático alto. Diâmetros típicos: Ø50 a Ø60 cm.
Drenagem de pátio industrial. Pátios extensos com risco de saturação do solo, especialmente em zonas com lençol freático superficial. Diâmetros típicos: Ø30 a Ø50 cm.
Tubo dreno de concreto e tubo dreno de PEAD — quando escolher cada um?
A escolha entre tubo dreno de concreto e tubo dreno de PEAD se resolve pelo porte da obra: PEAD em diâmetro pequeno para drenagem leve, concreto em diâmetro grande para drenagem estrutural. Os dois materiais não competem na maior parte das aplicações — eles cobrem universos diferentes de uso.
| Característica | Tubo dreno de concreto | Tubo dreno de PEAD |
|---|---|---|
| Diâmetro típico | Ø20 a Ø60 cm (200 a 600 mm) | DN 50 a DN 230 (50 a 230 mm) |
| Forma de venda | Tubo de 1 metro útil, peça por peça | Rolo de 25 ou 50 metros |
| Rigidez | Rígido — suporta o peso do solo | Flexível — acompanha curvas e desníveis |
| Vida útil esperada | 30 anos ou mais, sem manutenção | 15 a 25 anos conforme exposição |
| Peso por metro | Alto — exige equipamento para movimentar | Baixo — instalação manual em rolo |
| Norma aplicável | NBR 12655 e NBR 12654 (concreto) | NBR 17515 e NBR 15073 (PEAD) |
| Aplicação ideal | Muro de arrimo, talude, galeria, pátio industrial | Jardim, quadra esportiva, drenagem agrícola, residência |
A diferença entre os dois materiais não é de qualidade — é de escala e função. O tubo dreno de PEAD é uma solução boa para o que ele foi projetado: drenagem leve, em diâmetro pequeno, com a flexibilidade que permite acompanhar terrenos irregulares. O tubo dreno de concreto entra quando o diâmetro precisa ser grande, a obra é estrutural e a vida útil acima de 30 anos é critério.
Como se instala um tubo dreno?
A instalação de um tubo dreno segue cinco passos: abrir a vala com leve inclinação, criar uma cama de brita no fundo, posicionar o tubo, envolver com manta geotêxtil e cobrir com brita até a compactação final. A inclinação correta é o detalhe que faz o sistema funcionar — sem ela, a água se acumula dentro do tubo em vez de escorrer.
Passo 1 · Abrir a vala com inclinação de 1 a 2%. A vala precisa descer suavemente em direção ao ponto de escoamento. A largura segue o diâmetro do tubo mais cerca de 20 cm de folga em cada lado para a brita.
Passo 2 · Criar a cama de brita no fundo. Uma camada de 10 a 15 cm de brita 1 ou brita 2 no fundo da vala uniformiza a superfície e inicia o envelopamento drenante.
Passo 3 · Posicionar o tubo dreno. O tubo entra com a perfuração voltada para os lados ou para baixo, nunca para cima. As perfurações precisam ficar onde a água do solo está, não onde está o ar. Em obras com vários trechos, os tubos se conectam pelo mesmo encaixe ponta e bolsa ou macho e fêmea usado nos tubos cheios.
Passo 4 · Envolver com manta geotêxtil.A manta (conhecida pelo nome comercial Bidim) envolve o conjunto tubo mais brita por completo, formando uma “luva” que filtra. Ela impede que os finos do solo entrem nas perfurações e entupam o tubo, sem barrar a passagem da água.
Passo 5 · Cobrir com brita e compactar. Sobre o tubo já envolvido, mais 20 a 30 cm de brita. Em seguida, fechamento da vala com o solo escavado e compactação em camadas de até 20 cm — a especificação técnica do DER-SP recomenda grau de compactação mínimo de 95% em relação à energia normal.
A Central pode fornecer somente o tubo, ou fornecer e instalar o sistema completo na obra — incluindo a brita e a manta geotêxtil quando esses materiais entram no orçamento.
Diâmetros do tubo dreno de concreto
A Central do Concreto trabalha tubo dreno de concreto em cinco diâmetros padrão: Ø20, Ø30, Ø40, Ø50 e Ø60 cm. Diâmetros maiores são fornecidos sob consulta.
| Diâmetro nominal | Aplicação típica |
|---|---|
| Ø20 cm | Drenagem residencial, muro de arrimo pequeno até 1,5 metro de altura |
| Ø30 cm | Muro de arrimo médio, drenagem de jardim de grande porte, pátio leve |
| Ø40 cm | Muro de arrimo de altura significativa, drenagem agrícola de grande escala |
| Ø50 cm | Talude profundo, galeria pluvial pequena, drenagem de pátio industrial |
| Ø60 cm | Drenagem horizontal profunda, galeria perfurada, pátio industrial extenso |
Cada tubo tem comprimento padrão de 1 metro útil. A quantidade total para uma obra depende da extensão da vala — a Central calcula no orçamento. Diâmetros acima de Ø60 cm são produzidos sob consulta, mesmo padrão que a Central já aplica para as classes de carga PA3 e PA4.
Tubo dreno disponível na Central do Concreto

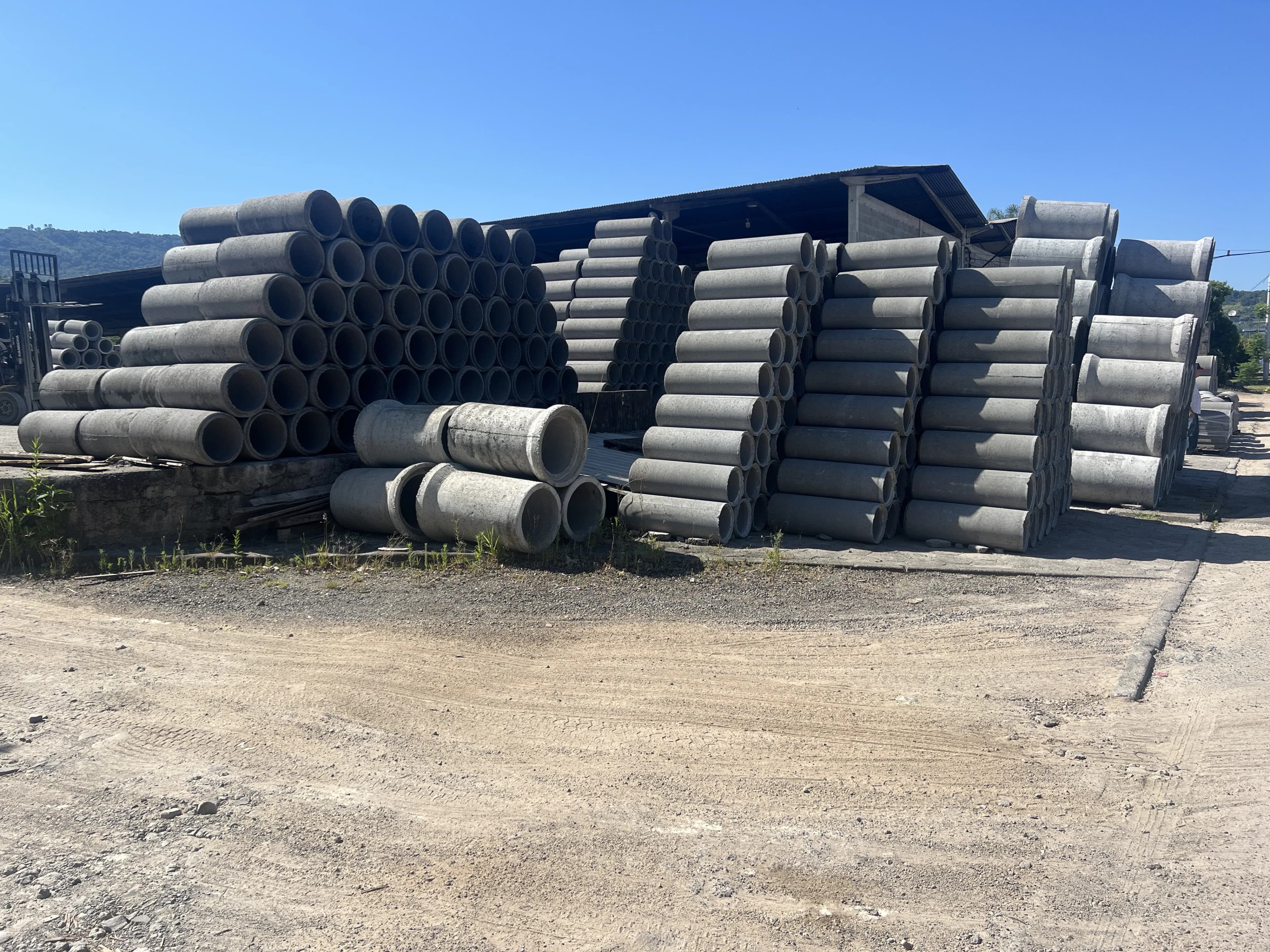

A Central do Concreto fornece tubo dreno de concreto perfurado em Ivoti e região da Serra Gaúcha, num raio de cerca de 50 km da loja. As cidades atendidas incluem Novo Hamburgo, Estância Velha, Dois Irmãos, Lindolfo Collor, Presidente Lucena, Bom Princípio, São José do Hortêncio, Campo Bom, Sapiranga, Morro Reuter, Picada Café, Santa Maria do Herval, Nova Petrópolis, Gramado e Canela.
A linha inclui os cinco diâmetros padrão — Ø20, Ø30, Ø40, Ø50 e Ø60 cm — e a opção de instalação na obra. O orçamento sai pelo WhatsApp (51) 99669-1757, normalmente no mesmo dia, com o frete já calculado conforme o endereço.
